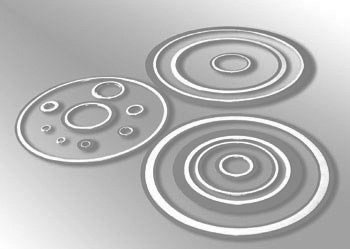

Спирально-навитые прокладки
Спиральновитые прокладки предназначены для обеспечения герметичности неподвижных фланцевых соединений в трубопроводах, насосах, запорной и регулирующей аппаратуре, вакуум-насосах и других агрегатах, работающих в условиях переменных величин давления и температуры в агрессивных и неагрессивных средах (кислоты, щелочи, окислители, пар, сухие газы, тяжелые нефтепродукты).
Прокладки изготавливаются на высокопроизводительном оборудовании фирм «Ortlinhaus Werke» и «Stollberg».

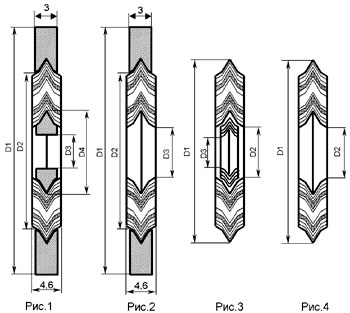

Типоразмеры спирально-навитых прокладок
| Типоразмер, рис. № | Предельные значения размеров, мм | ||||
|---|---|---|---|---|---|
| мин-макс | D1 | D2 | D3 | D4 | |
| 1 | макс | 1007 | 905 | 808 | 851 |
| мин | 56 | 35 | 16 | 22,3 | |
| 2 | макс | 1128 | 1009 | 958 | - |
| мин | 47,75 | 31,3 | 18 | - | |
| 3 | макс | 215,9 | 177,8 | 165,1 | - |
| мин | 35,1 | 25,4 | 19,1 | - | |
| 4 | макс | 1010 | 960 | - | - |
| мин | 31 | 18 | - | - | |
Материалы. Спиральновитые прокладки состоят из предварительно спрофилированных слоев ленты металлической (поз.2, рис.1) толщины 0,2 мм и наполнителя (паронита или асбобумаги) (поз.3, рис.1) навитых спирально так, что сечение прокладки представляет собой чередующиеся витки металла и наполнителя. При давлении более 16 кг/см2 применяются прокладки с металлическими обоймами. Толщина прокладок 5 мм или 3 мм.
Материалы спирально-навитых прокладок в зависимости от назначения
| Тип | Обойма | Лента | Лента наполнителя | Область применения |
|---|---|---|---|---|
| I | Сталь | Сталь Х18Н9Т, Х18Н10Т по ГОСТ 4986-79 | паронит марки КП-2 | Среда: кислота, щелочи, окислители и другие агрессивные среды при температуре 250°С и давлении 16 кгс/см2 |
| II | Сталь нержавеющая Х18Н9Т, Х18Н10Т по ГОСТ 4986-79 | Сталь Х18Н9Т, Х18Н10Т по ГОСТ 4986-79 | бумага асбестовая равнопрочная марки АРБ-3 или фольга графитовая Г-ГФ-2-0,6/1,0-6,5 | Среда: пар, сухие газы, тяжелые нефтепродукты и другие неагрессивные среды при температуре до 560°С и давлении 250 кгс/см2 |
- Сводный каталог СНП 695 кБ
Мы будем рады рассмотреть Ваши предложения по изготовлению прокладок спиральновитых любых типоразмеров с наполнителями как из асбеста, так и из терморасширенного графита. Завод готов сотрудничать и качественно выполнять Ваши заказы.
